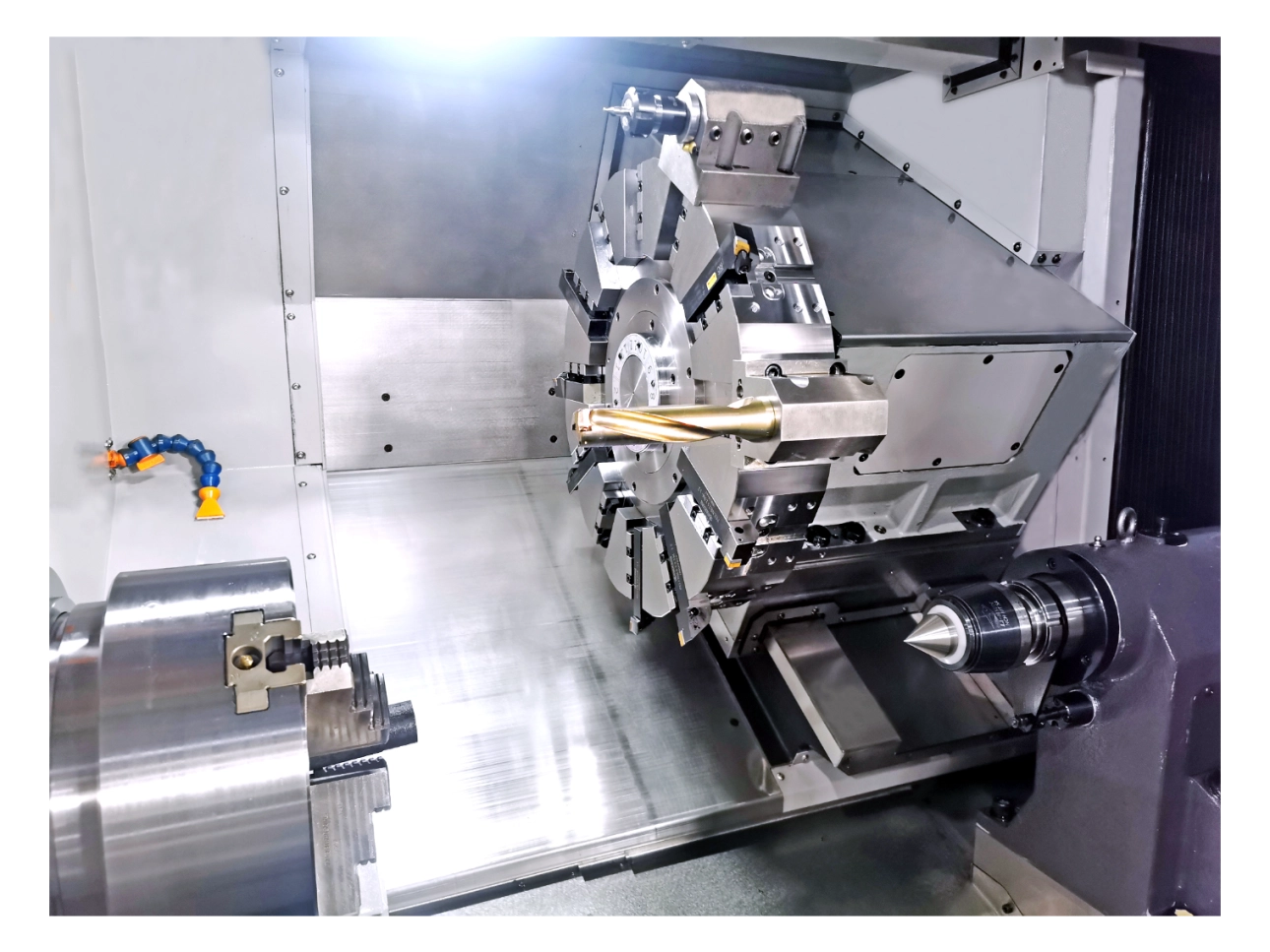

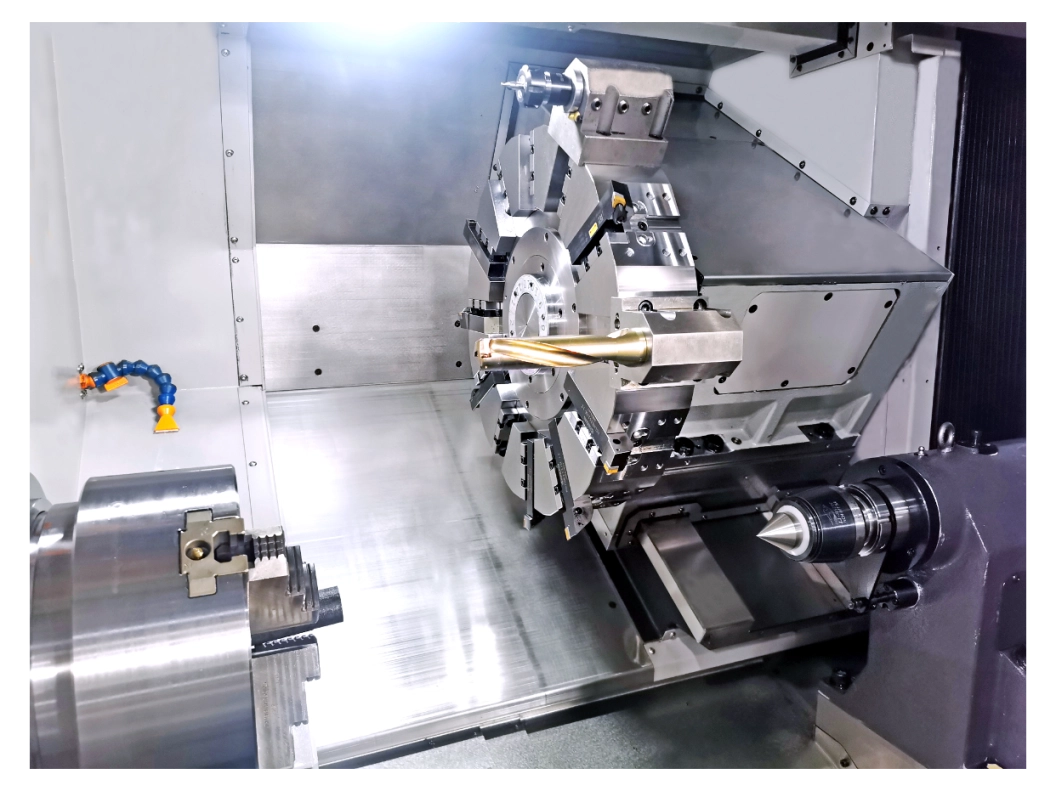

TSUGAMI 津上 M10J CNC刀塔車床
10 吋強力精密車床｜高出力內建馬達・長行程加工・卓越熱變位控制
商品簡述：
M10J 是 TSUGAMI 產品線中針對「大尺寸、高扭矩」加工需求而設計的機種。配備 10 吋夾頭，並具備優異的長軸加工能力。為了實現高品質加工，主軸採用大馬力內建式馬達，不僅扭矩強勁，且能精準控制溫升變形。搭配高剛性的床鞍構造，是您處理大型、複雜零件時最穩定的生產伙伴。
產品諮詢
核心特色
① 高出力內建馬達主軸（Built-in Motor）
主軸採用 18.5kW 高輸出功率的內建式馬達，實現強勁驅動能力的同時，避免了皮帶傳動帶來的震動與熱變位，確保極佳的圓度、形狀精度與精細的表面粗糙度。
② X 軸高剛性角型導軌（Box Way）
在 X 軸滑動面採用寬大的角型導軌設計，展現卓越的阻尼性能與剛性，專為大徑工件的大切深、重切削加工所開發，維持長效的機械精度。
③ 支援 1,000mm 長軸加工 (M10JL10)
具備加長型的機身行程，最長加工長度可達 1,000mm，滿足大型傳動軸、長軸類零件的多樣化加工需求。
④ 優化的維護性與自動化擴充
冷卻水箱可從機台正面直接抽出，保養時無需拆除排屑機。同時可選配 NC 心押台與各式自動化門型上下料系統，顯著提升工廠的生產效率與稼動率。
產品規格
| 項目 | M10J |
|---|---|
| 夾頭尺寸 | φ400 mm（夾頭）/ φ80 mm （棒材） |
| 最大加工長度 | 500 mm |
| 刀具最大迴轉直徑 | φ660 mm |
| 主軸夾頭尺寸 | 10 inch |
| 主軸轉速 | Max4,000min-1（常用迴轉速3,500min-1） |
| 主軸馬達功率 | 15/18.5kW |
| 各軸行程 | X軸：260 mm；Z軸：560 mm |
| 各軸快移速度 | X軸：30 m/min；Z軸：33 m/min |
| 刀塔數 | 12 |
| 機械尺寸 (長×寬×高) | 2,995×1,675×1,780mm |
| 機器重量 | 4,800kg（A套餐）；5,000kg（B套餐） |
