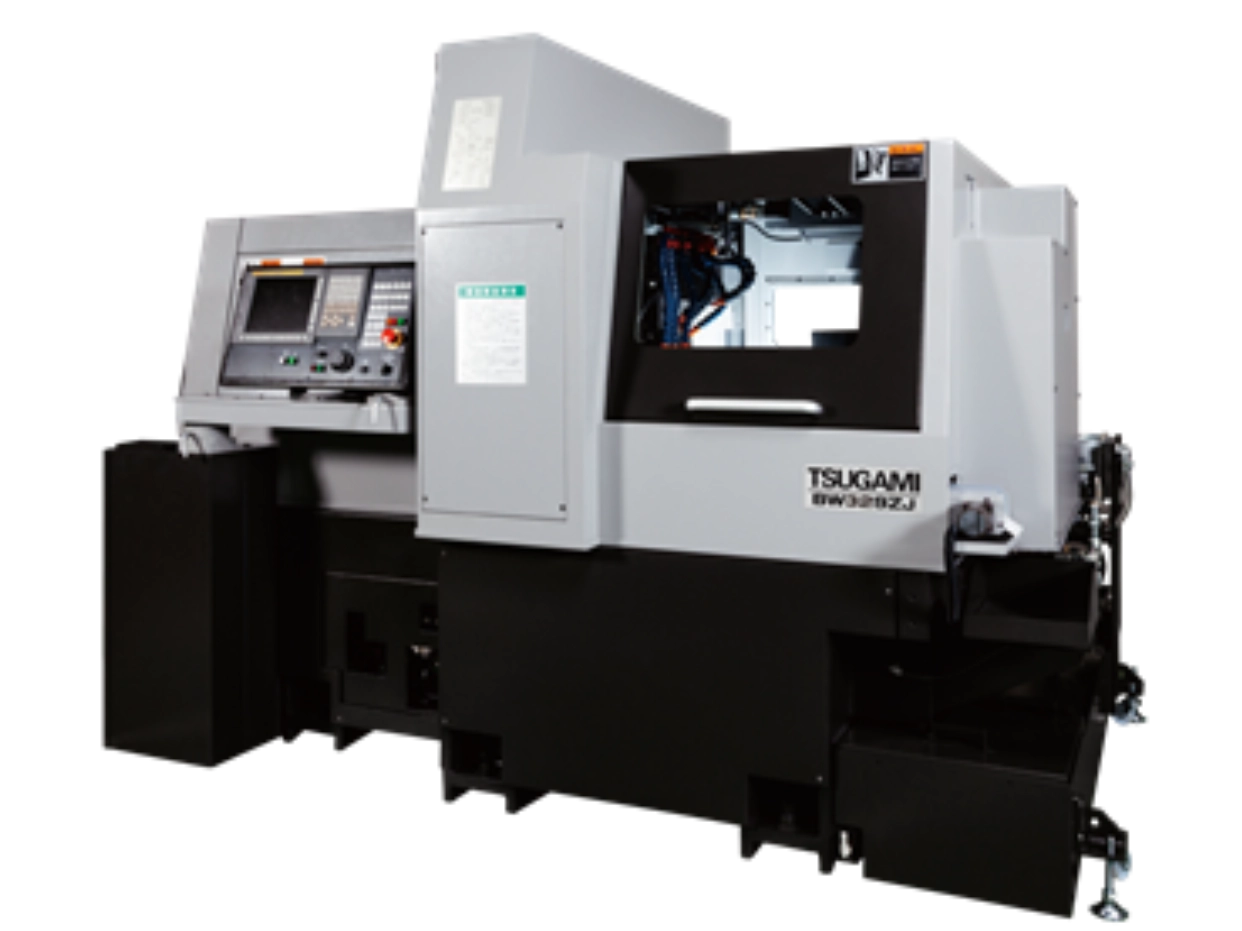

TSUGAMI 津上 BW269ZJ BW329ZJ 精密自動車床
獨立三刀台與 9 軸控制的巔峰之作｜正背面同步重切削・多軸聯動複合加工・徹底釋放高階產能
商品簡述：
TSUGAMI BW269ZJ（Φ26mm）與 BW329ZJ（Φ32mm）是津上機械因應現代工廠對「極致效率」與「極高複雜度」雙重需求而開發的旗艦級走心式自動切削車床。本系列跨世代地採用了「獨立三刀台結構」與「9 軸聯動控制系統」，徹底顛覆傳統雙刀台加工的限制。透過正面雙刀台與背面獨立刀台的完美重疊控制（Overlap Control），機台能實現三把刀具同時對工件進行切削，或是正背面同時進行高剛性銑削與鑽孔。結合寬大堅固的重切削機身與高出力電主軸，在維持微米級幾何同軸度的同時，能大幅縮短單件加工週期（Tact Time），是高端精密零件量產的頂級利器。
核心特色

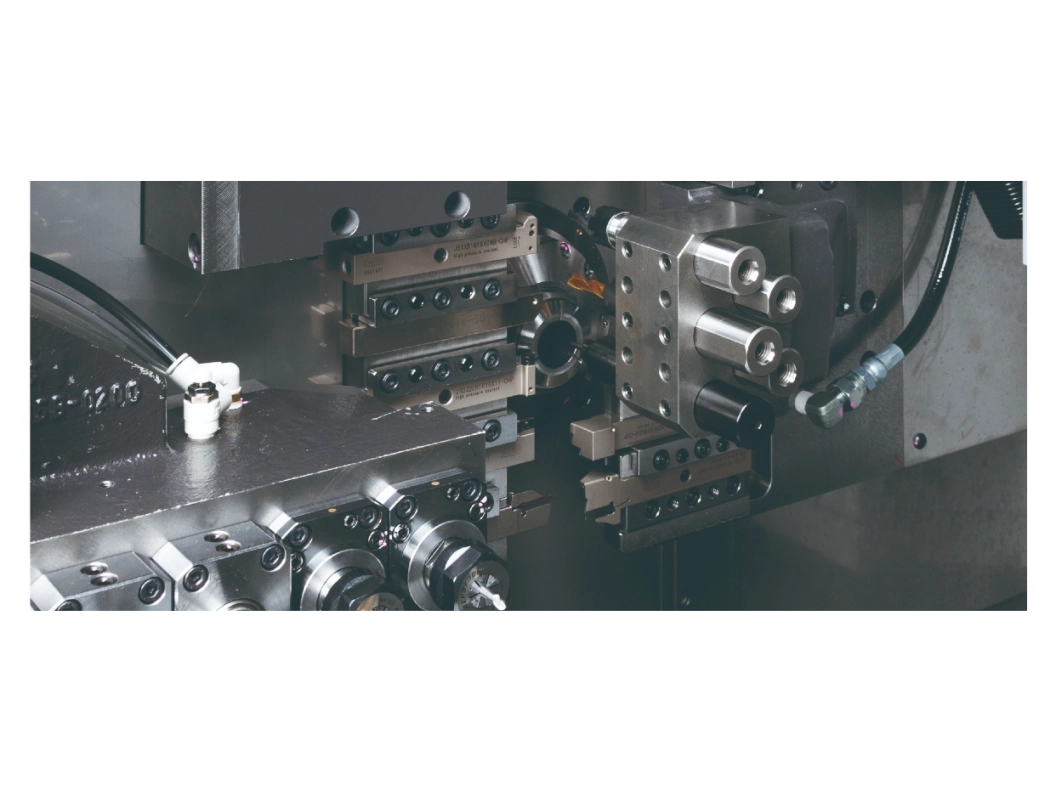

①跨世代的獨立三刀台結構（9 軸控制系統）
機台配備多達 9 個控制軸（X1, Y1, Z1, X2, Y2, X3, Y3, Z3+C1, C2），具備獨立的三個刀台系統。這使得主軸與副主軸端能夠實現「三刀同時切削」或雙主軸同步加工，完美消除了繁複工序中的製程瓶頸，大幅壓縮循環時間（Cycle Time）。
②正背面均支援 Y 軸控制與聯動複合加工
不只是正面加工具備雙 Y 軸功能，背面獨立刀台同樣配置了高精度的Y3軸控制。不論是正面的偏心銑槽、剛性攻牙，還是副主軸端的複雜斜面加工與多孔分度，皆能在一台機具內一次裝夾、全工序完工，免除二次加工的累積誤差。
③重切削高剛性機身骨架與結構優化
針對Φ26mm與Φ32mm較大管徑的棒材切削需求，BW 系列強化了床身與導軌的剛性設計，具備優異的吸震阻尼特性。即便在高轉速、大切深的重切削嚴苛條件下，依然能維持長期穩定的機械精度與刀具壽命。
④應用領域
- 重點應用產業： 汽車高壓共軌噴油嘴、變速箱箱體精密閥芯、液壓氣動系統核心零件、航太接頭與高端儀表感知器組件。
產品規格
| 規格項目 | BW269ZJ | BW329ZJ |
|---|---|---|
| 最大加工直徑 | φ26mm | φ32mm |
| 主軸轉速 | 200～10,000min-1 | 200～8,000min-1 |
| 背軸轉速 | 200～10,000min-1 | 200～8,000min-1 |
| 最大刀具數量 | 29PCS | |
| 快速進給速度 | 35m/min(Z1·X2·Z2) 24m/min（Y1·Y2·Y3) 12m/min(X1·X3·Z3) | |
| 主軸電機 | 3.7/5.5kW | |
| 機器尺寸（長×寬×高） | 2,655×1,640×2,000mm | |
| 機器重量 | 5,300kg | |
- 以上規格參數僅供參考。
- 對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
- 為持續改進產品性能，本公司保留未經預先通知而隨時修改產品設計、規格及參數的權利。
