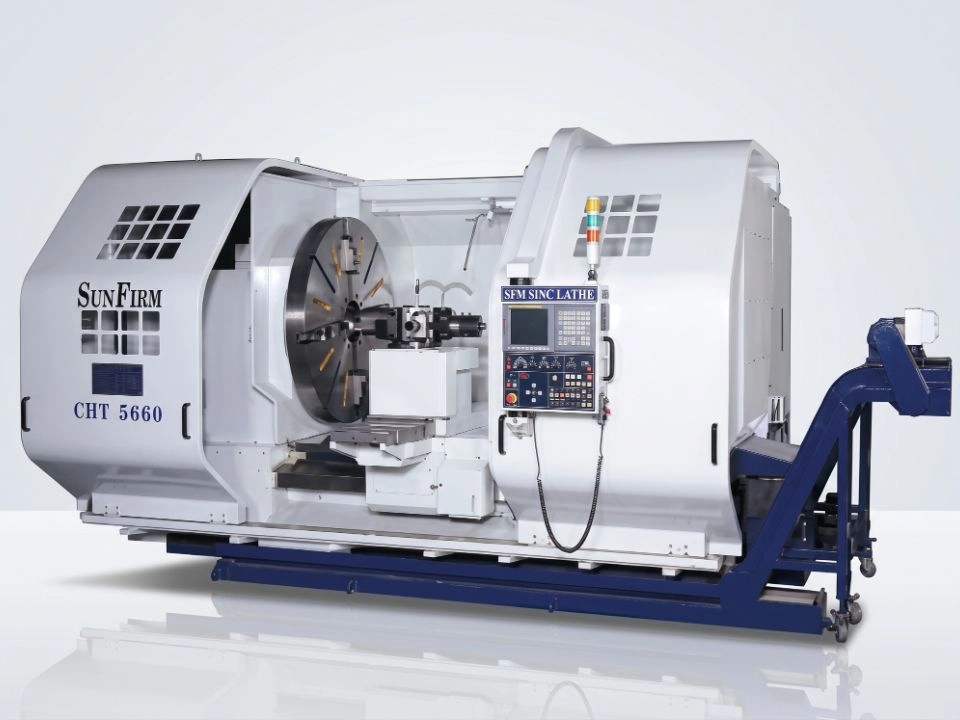

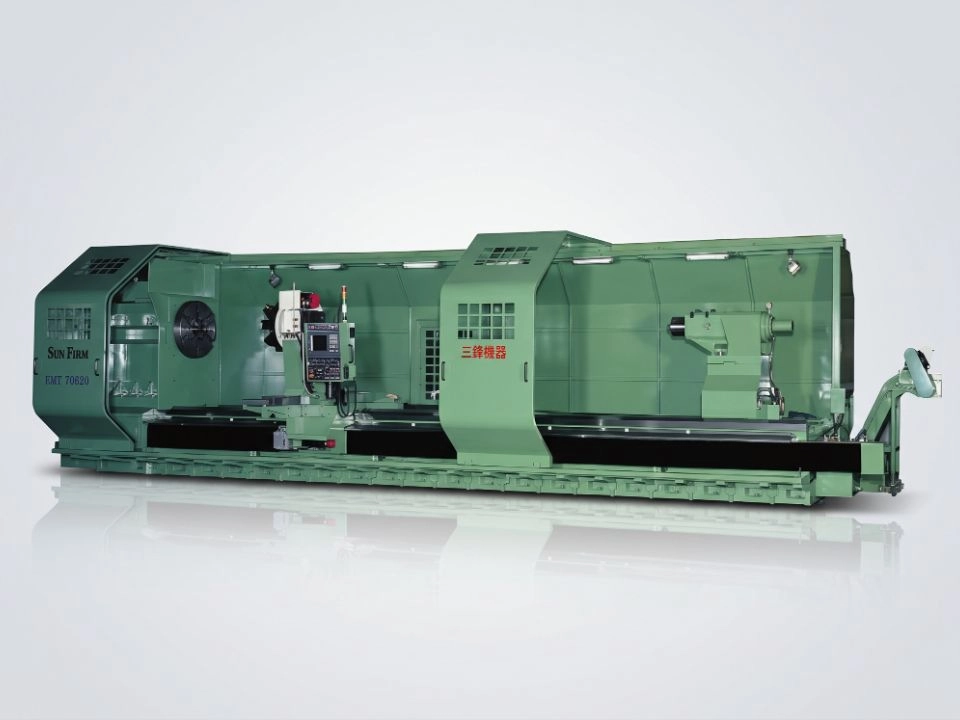

SUN FIRM 三鋒機器 大型CNC旋盤 CST／CHT／CMT／CLT／CL シリーズ
振り最大 2,000mm × 心間最大 15,000mm × 台湾直接調達＋日本語サポート
商品簡述：
台湾湯淺商事が、日本語での仕様調整から出荷前立会い、据付・研修までを一括でサポートします。
カタログPDFをダウンロードできます。
お問い合わせ
日本在住のお客様へ — なぜ SUN FIRM × YUASA なのか
大型旋盤の導入で、こんなお悩みはありませんか？
- 予算： 大型・重切削機は高額で、投資判断が難しい
- コミュニケーション： 台湾メーカーとの仕様調整や技術的な質疑が不安
- サイズ： 心間 5,000mm 超・大径ワークに対応できる機種が少ない
- アフター： 据付・トレーニング・その後の保守まで任せられる窓口がほしい
SUN FIRM とは — 台湾の大型重切削旋盤メーカー
① 大型・重切削に特化した旋盤専業メーカー
- 台湾・台中市に拠点を置く旋盤専業メーカーで、お客様のご要望に応じた 大型・重切削機のカスタム設計・製造 が強みです
- 鉄鋼・機械・ゴム業界などを中心に、台湾国内および日本・ベトナム・マレーシア・中国へ納入実績があります
- 台湾精品賞を 六度受賞、玉山賞・金手賞などの受賞歴もあります
② 重切削を支える自社設計の構造
- 高剛性ベッド： ミーハナイト鋳鉄を使用し、焼なまし・高周波焼入れ・研磨を実施（硬度 HRC52〜58）
- 低摩擦の摺動面： サドルにターサイトB（フッ素樹脂）を貼付し、低速時のスティックスリップを抑制
- 重荷重主軸： SKF 製重荷重ベアリングの3点支持、4段自動変速、専用オイルクーラーで熱変位を抑制
- 精度保証： 出荷時に精度検査表・レーザー測定記録を添付
③ FANUC 制御と省人化装備
- FANUC 0i-TF を標準搭載（FAGOR／SIEMENS も選択可）
- 後排出式チップコンベア、高圧クーラント、ディスク式油水分離機、油圧式心押台などを標準装備
- 安全カバー・3色表示灯・電装ボックス自動遮断など、安全面にも配慮
機種ラインアップ
ワークの大きさ・重さ・長さに合わせて、6シリーズからお選びいただけます。
左右滑動看表格| シリーズ | 型番 | ベッド上振り | 心間距離 | 主モーター | 特徴 |
| CST | 42 / 46 / 50 | 1,070〜1,270mm | 1,000〜10,000mm | 22〜26kW | 中大型の標準重切削機 |
| CHT | 56 / 60 / 64 | 1,420〜1,620mm | 1,500〜8,000mm | 30〜37kW | ロール・大型軸物向けの主力機 |
| CMT | 71 / 75 / 79 | 1,800〜2,000mm | 最大15,000mm | 37kW | 超大型ワーク向け |
| CLT | 46 / 52 / 58 | 1,170〜1,470mm | 4,200〜15,200mm | 超長尺ワーク向け | |
| CLT 多導軌 | 46 / 52 / 58 | 1,170〜1,470mm | 2,200〜10,200mm | 37〜45kW | 多導軌構造で重量ワークの剛性を高めた仕様 |
| CL 多導軌 超重切削 | 57 / 63 / 71 / 78 | 1,450〜2,000mm | 4,200〜8,200mm | 45kW | ワーク重量 15〜20t 対応 |
ご選定の目安
- ベッド上振り 1,000〜1,300mm クラスの重切削 → CST シリーズ
- ロール・大型軸物（振り 1,400〜1,600mm クラス）→ CHT シリーズ
- さらに大径のワーク（振り 1,800mm 以上）→ CMT／CL シリーズ
- 長尺・重量ワーク（心間 8,000mm 超）→ CLT／CLT 多導軌シリーズ
主力機種の詳細仕様
左右滑動看表格| 項目 | CHT 60200 | CMT 71200 |
|---|---|---|
| ベッド上振り | 1,520mm | 1,800mm |
| サドル上振り | 1,100mm | 1,300mm |
| 心間距離（Z軸ストローク） | 5,000mm | 5,000mm |
| X軸ストローク | 900mm | 1,070mm |
| 主軸端／貫通穴径 | A2-15／153mm | A2-15／153mm |
| 主軸回転数 | 1〜500rpm（4段） | 1〜400rpm（4段） |
| 主軸モーター | 30kW（30分定格37kW） | 37kW（30分定格45kW） |
| サーボモーター | X：4kW／Z：7kW | X：4kW／Z：9kW |
| 早送り速度 | X・Z 共に6m/min | X・Z 共に6m/min |
| 心押台 | 軸径200mm・MT#6 | 軸径280mm・MT#7 |
| 刃物台 | H4 自動タレット | H4 自動タレット |
| チャック | 32インチ 四爪単動 | 32インチ 四爪単動 |
| 制御装置 | FANUC 0i-TF | FANUC 0i-TF |
台湾湯淺商事が選ばれる理由 — 日本のお客様への3つの安心
- 日本語対応の台湾窓口： 台北・台中の拠点が、SUN FIRM との仕様調整・技術的なやり取りを仲介します
- 台湾直接価格での調達： 台湾メーカーからの直接調達で、コストパフォーマンスに優れた導入を実現します
- 出荷前立会いから据付・研修まで一貫サポート： 現地で出荷前確認を行い、SV派遣・据付・試運転、操作／プログラミング／保守のトレーニングまで対応します
導入の流れ
- ご相談・仕様確認： 加工ワーク・寸法・重量をヒアリング
- お見積り・ご契約
- 製作： 目安 約120〜160日（仕様に依ります）
- 出荷前立会い（台湾）
- 輸送： 台湾→日本（海上輸送、重量物対応）
- SV派遣・据付・試運転
- 精度検査・実加工テスト → 検収・お引渡し
こんな用途に最適です
- ロール・シャフトなど大型丸物 の重切削加工
- 鉄鋼・製紙・ゴム・造船・プラント関連部品 の粗加工〜仕上げ加工
- 心間 5,000mm 超の長尺ワーク の加工
- ワーク重量の大きい 一体加工ワーク（多導軌タイプ）
